Turner Gear - det uundværlige værktøj til installation af vindmøllevinger
Installation af vindmøllevinger er en kompleks opgave, hvor præcision, kontrol og sikkerhed er afgørende. Under installationen udsættes rotoren for betydelige kræfter – særligt i den fase, hvor kun én eller to vinger er monteret. På dette tidspunkt er systemet i sagens natur ustabilt og svært at håndtere. En Turner Gear spiller en central rolle i at løse denne udfordring. Den muliggør kontrolleret rotation af rotoren under installationen og sikrer, at hver vinge kan positioneres præcist og forsvarligt. I vindmølleindustrien omtales dette værktøj ofte som en turning gear eller turn gear og er i dag en fast del af moderne installationsprocesser.
I denne artikel forklarer vi, hvad en Turner Gear er, hvorfor den er uundværlig, og hvordan den bidrager til en sikker og effektiv installation af vindmøllevinger.
Turner Gear-enheder testet og klar til levering til installationsprojekter med vindmøllevinger.
Hvad er en Turner Gear (turning gear / turn gear)?
En Turner Gear er et midlertidigt installationsværktøj, der bruges til at rotere rotoren eller navet på en vindmølle på kontrolleret vis under montering af vingerne. Det er ikke en permanent del af møllens konstruktion, men anvendes udelukkende i forbindelse med installation eller vedligeholdelse. Formålet med en Turner Gear er at skabe kontrolleret rotationsbevægelse, så teknikerne præcist kan positionere rotoren og montere hver vinge i den korrekte vinkel og orientering.
Princippet bag en Turner Gear minder om traditionelle drejeapparater og jacking gear-systemer, der kendes fra andre tunge industrier. Den er dog specifikt konstrueret til at håndtere de størrelsesforhold, den vægt og de dynamiske kræfter, der er forbundet med vindmøllerotorer. Systemet leverer et højt drejningsmoment, som muliggør bevægelse af store komponenter under last. Rotationen drives af en hydraulisk enhed, og de fleste løsninger anvender enkel mekanisk styring. Mere avancerede systemer – som dem, AS SCAN leverer – er PLC-styrede, hvilket giver mulighed for præcis og sikker betjening. Den kontrollerede bevægelse sikrer, at installationsarbejdet kan udføres stabilt og forudsigeligt.

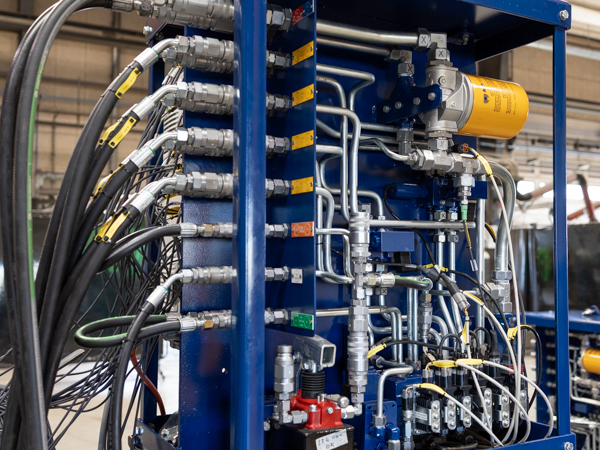

Hydraulisk kontrolstation under testning som en del af et Turner Gear-system til vindmølleinstallation.
Hvorfor er rotorkontrol afgørende under installation?
Kontrol af rotoren er en af de primære udfordringer ved installation af vindmøllevinger. Når en mølle er fuldt samlet med alle vinger monteret, er rotoren i balance. Under installationen gælder dette ikke. Når kun én vinge er monteret, er rotoren stærkt asymmetrisk. Selv med to vinger er systemet ustabilt. Denne ubalance skaber et betydeligt drejningsmoment og kan forårsage utilsigtet rotation, hvis den ikke håndteres korrekt.
Ukontrolleret rotorbevægelse indebærer flere risici:
- Sikkerhedsrisici for personalet, der arbejder i nærheden af rotoren
- Skader på komponenter, herunder vinger, nav og tårn
- Tab af præcision under installationen, hvilket kan føre til fejljusteringer
Eksterne faktorer som vind øger kompleksiteten yderligere. Selv moderate vindhastigheder kan generere ekstra kræfter på den delvist samlede rotor og gøre styringen vanskeligere. Uden en pålidelig metode til at kontrollere rotationen bliver installation af vindmøllevinger både usikker og ineffektiv. Det er her, en Turner Gear er uundværlig.
Sådan muliggør Turner Gear sikker og præcis installation
En Turner Gear giver en kontrolleret metode til at rotere rotoren under hele installationsprocessen. Det giver teknikerne mulighed for at positionere navet korrekt til hver vinge og opretholde fuld kontrol til enhver tid.
Installationsprocessen følger typisk disse trin:
- Rotoren positioneres ved hjælp af Turner Gear
- En vinge løftes og monteres på navet
- Rotoren drejes til næste position
- Processen gentages, indtil alle vinger er monteret
Denne metode betegnes ofte som enkelt-vinge-installation, hvor vingerne monteres én ad gangen. Den er udbredt, fordi den forbedrer kontrollen og reducerer behovet for ekstremt store kraner. Under hvert trin sikrer Turner Gear en jævn og forudsigelig bevægelse – noget der er helt afgørende, når bolthuller skal flugtes, forbindelser spændes, og korrekt positionering verificeres.
Udover positionering stabiliserer Turner Gear rotoren under arbejdet. Den forhindrer utilsigtede bevægelser og giver teknikerne mulighed for at arbejde sikkert tæt på konstruktionen. Tilsammen forbedrer disse funktioner både sikkerheden og effektiviteten under installationen.
Nøglefunktioner i moderne Turner Gear-systemer
Moderne Turner Gear-systemer er konstrueret til at håndtere krævende installationsforhold, hvor driftssikkerhed og kontrol er afgørende. Et centralt krav er evnen til at levere tilstrækkeligt drejningsmoment til at rotere store og ubalancerede laster under montering af vindmøllevinger. Systemet skal opretholde stabil ydeevne under hele processen – også når belastningsforholdene ændrer sig.
Et andet vigtigt aspekt er niveauet af operationel kontrol. Mens mange systemer er baseret på simpel mekanisk styring, anvender mere avancerede løsninger PLC-baserede systemer, der øger præcisionen og sikkerheden – særligt i komplekse installationsscenarier.

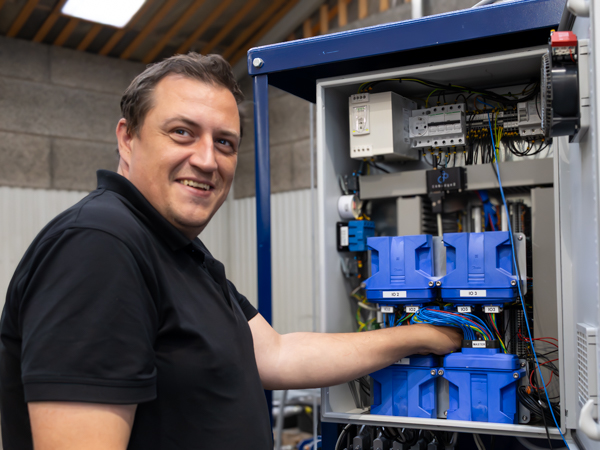

Inspektion af elektrisk styresystem i en Turner Gear-kontrolstation på værkstedet.
Robusthed er ligeledes et krav. Udstyret skal fungere pålideligt under udfordrende forhold, hvor eksterne faktorer som vind kan påvirke rotoren under installationen.
Brugervenlighed spiller også en rolle. Som et midlertidigt installationsværktøj skal systemet være praktisk at transportere, installere og fjerne som led i det samlede arbejdsflow.
Typiske udfordringer – og hvordan Turner Gear løser dem
Installation af vindmøllevinger rummer en række udfordringer, der skal håndteres omhyggeligt for at sikre et godt resultat. En af de primære er håndteringen af store og ubalancerede laster. Efterhånden som vingerne monteres én efter én, opstår der en ujævn vægtfordeling i rotoren, som skaber kræfter, der løbende skal kontrolleres. En Turner Gear løser dette ved at muliggøre kontrolleret rotation og fastholdelse, så rotoren forbliver stabil – selv under asymmetrisk belastning.
En anden udfordring er påvirkning fra omgivelserne, især vind. Vinden påfører vinger og rotor ekstra kræfter, som kan føre til pludselige eller uforudsigelige bevægelser. Ved at muliggøre kontrolleret og gradvis rotation reducerer Turner Gear indvirkningen af disse kræfter og giver operatørerne mulighed for at fastholde kontrollen, selv under mindre gunstige forhold.
Præcision er et andet afgørende parameter. Installation af vindmøllevinger kræver nøjagtig justering for at sikre konstruktionens integritet og langvarig, pålidelig drift. Selv mindre afvigelser kan over tid medføre øget slid eller driftsproblemer. Turner Gear understøtter præcis positionering, så teknikerne kan justere komponenterne korrekt, inden de fastgøres endeligt.
Endelig spiller tid og effektivitet en central rolle i større vindprojekter. Forsinkelser i installationen kan have betydelige omkostningskonsekvenser. Ved at forbedre kontrollen, reducere risici og skabe mere flydende arbejdsgange bidrager en Turner Gear til hurtigere og mere pålidelige installationsforløb.
Konklusion
En Turner Gear er et afgørende værktøj i moderne installation af vindmøllevinger. Den leverer den kontrol og stabilitet, der kræves for at håndtere en ellers ustabil og risikofyldt proces. Ved at muliggøre kontrolleret rotation, understøtte præcis positionering og forbedre sikkerheden spiller Turner Gear en central rolle i at sikre en effektiv og pålidelig installation. Uanset om den omtales som en turning gear eller turn gear, er formålet det samme: at omdanne en kompleks og potentielt farlig operation til en kontrolleret og overskuelig proces.
