Styremaskine kontrolsystem

Hvad er en styrmaskine kontrolsystem?

En styreenhed bruges til at sende et signal om ønsket rorvinkel fra broen, og dermed aktiverer styremaskinen for at flytte roret til den ønskede vinkel.

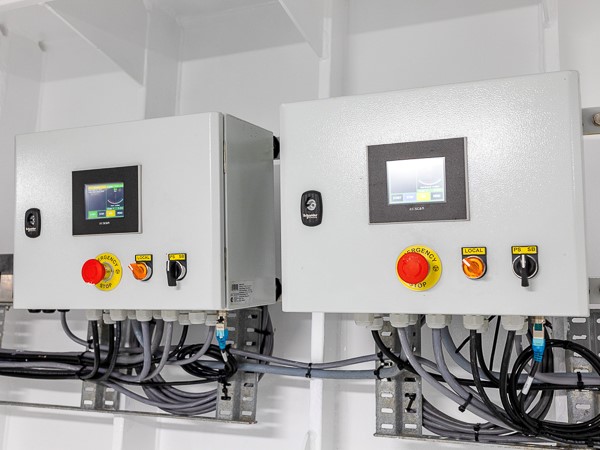

Styretavle med digitalt display fra AS SCAN, der viser rorindikator og systemstatus. Panelet er udstyret med nødstop, lokale betjeningskontakter og sikkerhedsafbrydere.

Om AS SCAN styre-kontrolsystemer

Vores styresystemer tilbyder meget nøjagtige, sikre og fleksible styresystemer. Alle vores løsninger kan konfigureres efter kundens behov. Det er et samlet kontrolsystem, der gør det muligt for operatøren at tage kontrol over styremaskinen hurtigt og ved enhver kontrolposition på broen. Derudover kan man overføre kontrollen til autopiloten eller FFU/NFU-systemet.

Du får ét komplet system med alarmsystem, pumpekontrolpanel, interface for NFU/FFU/Auto og rorvinkelindikator.

Styre tiller typer

Både follow-up og non-follow-up konfigurationer er tilgængelige i AS SCAN-styresystemet. De forskellige konfigurationer af styretøjets styresystem er beskrevet som følger:

Non-Follow-Up (NFU)

Et NFU aktiverer magnetventilerne ved at kontrollere styreaktuatoren. Ved en styringsanmodning åbner ventilen helt, hvilket resulterer i, at der påføres fuld kraft på roret, så længe input er givet. Ved fjernelse af styreanmodningen lukker ventilen igen. Dette gør det til en tidsafhængig kontrolenhed.

Betjeningsenhed med joystick til styring af rorsystemet. Udstyret med indikatorlys og markeringer for port og starboard, designet til hurtig manøvrering fra broen.

Full-Follow-Up (FFU)

Et FFU anvender positionsfeedback. Den nødvendige rorposition indstilles på styre-kontrolenheden, hvorpå magnetventilerne åbnes for at kontrollere styreaktuatoren.
Den aktuelle position og den ønskede position sammenlignes løbende, hvilket resulterer i automatisk lukning af ventilerne, når den ønskede position er nået. Dette gør det til en positionsafhængig kontrolenhed.

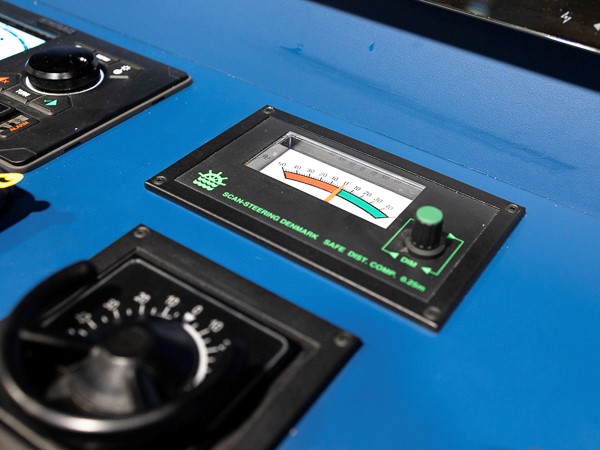

Kontrolinstrumenter på styrepladsen, herunder rorvinkelmåler og indikator for systemstatus. En del af AS SCAN’s integrerede styresystem til præcis manøvrering.
