Ankerspil & Windlass

AS SCAN kraftige marine ankerspil / windlass til erhvervsfartøjer. Designet til at klare alle typer vejrforhold i åben sø. Se nærmere på vores store udvalg af produkter designet til sikker håndtering af dit ankerudstyr.

To hydrauliske AS SCAN ankerspil monteret på nybygning nr. 153, Skulebas. Hvert spil har et træk på 50 kN og 330m 22mm wire.

Vores ankerspil/fortøjningsspil er konstrueret med et robust og korrosionsbestandigt design, der sikrer pålidelig ydeevne under selv de hårdeste offshore forhold. Designet af vores ankerspil tilpasses dit fartøj og krav til spillets specifikationer. Der lægges altid særlig vægt på sikker drift ydeevne og pålidelig anker håndtering.

STYRESYSTEM

Kontrolsystemet styrer spillets funktioner, og hjælper med at fire/hive ankeret. Den betjenes via en lokal- eller fjernbetjent pvg-ventil, hvilket giver operatøren fleksibiliteten til at styre spillet fra forskellige steder på fartøjet.

PVG 32 kontrol ventilblok monteret på spil med intern rørføring

En integreret del af styresystemet er bremsen. Bremsesystemet er altafgørende for sikker styring af frigørelsen og optagningen af ankeret. I de fleste tilfælde aktiveres bremsesystemet automatisk, når betjeningen slippes, hvilket forhindrer ankeret i at falde frit, eller kæden løber ukontrolleret ud.

AVANCERET SENSORSTYRING SYSTEM

På AS SCAN ankerspil kan vi også inkorporere sensorer og automatiserede systemer i styresystemet, hvilket forbedrer deres funktionalitet. For eksempel er nogle spil udstyret med ankerkæde- eller wire tællere, som giver realtidsdata om længden af den kæden/wire, der er blevet firet eller hevet ind. Denne funktion hjælper med præcis ankerpositionering, hvilket kan være essentiel i mange operationer.

Derudover kan avancerede ankerspil kontrol system inkludere funktioner som automatisk fritfaldskontrol, som gør det muligt at slippe ankeret hurtigt i nødsituationer. Denne funktion styres gennem kontrolsystemet, hvilket giver operatøren fleksibiliteten til at udsætte ankeret hurtigt, når det er nødvendigt.

Vi har leveret rustfri ankerspilsystemer til 10 autonome fartøjer, som kan fjernbetjenes fra en kontrolstation i land.

HYDRAULIK ELLER ELEKTRISK MOTOR

Kernen i styresystemet er en robust motor, typisk drevet af hydraulik eller elektricitet. Motoren er drivkraften, der gør det muligt for spillet at håndtere en tung anker og kæde.

Ankerspil til kæde udstyret med manuel klokobling til kædehjul

HYDRAULIK MOTORER

Vi bruger kun anerkendte motormærker, der er specielt designet til at klare de tunge opgaver med højt drejningsmoment, der kræves for at hive og fire ankre effektivt og sikkert.

Der er forskellige typer hydraulik motorer, der bruges i ankerspil, herunder gearmotorer, vingemotorer og stempelmotorer, hver med deres egne styrker og specifikke anvendelser.

Hydraulisk ankerspil med en MTS 250 motor og Reggiana RR2500 gearkasse. Kædehjul designet til 36mm K3 grade kæde. Udstyret med manuel båndbremse med en bremse holdebelastning på 475kN, og manuel kobling til kædehjul. Spillet er manuel styring af en PVG 32 ventil. Nominelt træk er 60kN.

Der er flere fordele ved at bruge hydrauliske motorer på dit AS SCAN ankerspil. For det første er hydrauliske motorer kendt for deres høje startmoment, som er ideelt til de tunge løft, der er forbundet med ankerspil. For det andet kan de opretholde en konstant, kontrolleret hastighed, selv under variable belastninger, hvilket er kritisk, når man skal håndtere et ankre. Motorerne kan leveres med ét- eller to speed, hvilket giver en fleksibel drift. Vores hydrauliske system er lavet til et højtryks hydraulisk drev (250bar).

Ankerspil lavet til en norsk brøndbåd bygget ved Aas Mek. Verksted.

Desuden er hydrauliske motorer robuste og holdbare, i stand til at modstå det barske maritime miljø. De er mindre tilbøjelige til overophedning sammenlignet med elektriske motorer, især under kontinuerlig brug, hvilket gør dem til et pålideligt valg til kommerciel drift.

EL MOTORER

AS SCAN bruger frekvensstyrede elektriske motorer med trinløs hastighed designet til at håndtere tunge belastninger. En motor med højt drejningsmoment er afgørende, fordi ankeret og kæden kan veje flere tons.

De motorer vi bruger, er normalt af AC (vekselstrøm) typen, kendt for deres holdbarhed og effektivitet. Vekselstrømsmotorer er mere velegnede til tunge applikationer såsom ankerspil på grund af deres evne til at opretholde ensartet udgangseffekt over længere brugsperioder.

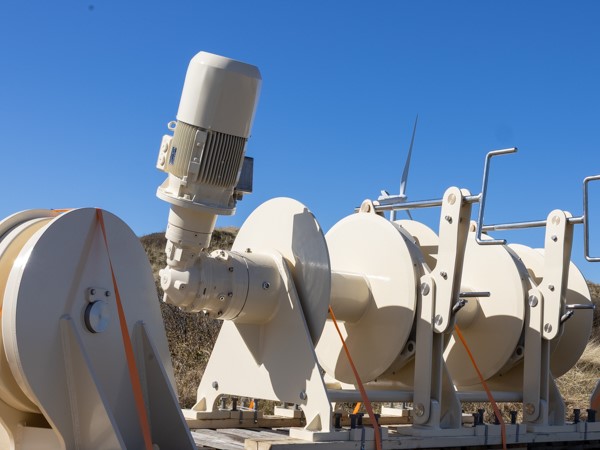

El-drevet ankerspil. Designet til 206m ø20mm wire, og 1,56 tons træk. Frekvensstyret AC elektromagnetisk bremsemotor, 4kW, 3x230V, 50Hz. Vinkelgearkasse med udveksling 1:101.

Derudover har de elektriske motorer, som er monteret på vores ankerspil, et højt niveau af indtrængningsbeskyttelse for at forhindre skader fra vand og andre miljøfaktorer. Dette er almindeligvis angivet med en IP-rating; for eksempel betyder en IP68-klassificering fuldstændig støvbestandighed og evnen til at modstå lange perioder med nedsænkning i vand.

Elmotoren er monteret på en gearkasse, som justerer udgangshastigheden og drejningsmomentet. Gearkassen reducerer hastigheden fra motoren og øger derved drejningsmomentet. Type og størrelse af gearkassen og motoren er altid designet til at passe til hvert fartøj.

Mange af spillene har også et elektrisk bremsesystem for øget sikkerhed. Dette system kan holde ankeret og kæden på plads, selvom strømmen går tabt, hvilket forhindrer dem i at fire ud ukontrolleret.

Specifikationer

Standardfunktioner inkluderer:

• Ankerspil med op til 35 ton træk
• Kæde dimensioner fra 11-54mm
• Lavet til kæde, wire og/eller fortøjning
• Dobbelt- (1x motor til to tromler) eller enkelt arrangement
• Tromler der kan kobles ud til ankerwire arrangement eller under fortøjning af skibet
• Hydraulisk- eller manuel betjent bremse og koblingssystem
• Enkelt-, dobbelt- eller tredobbelt tromlekonfiguration
• Alle vores ankerspil er designet og testet i henhold til krav fra etablerede klasseselskaber, f.eks. DNV GL, ABS, Lloyds

Spilkop til ankerspil

Spillet kan tilbyde en dobbelt funktionalitet, der fungerer som et ankerspil til at styre dit fartøjs anker, og en spilkop til flere anvendelser, herunder træk- og løfteoperationer ved kajen eller i søen.

Ankerspil lavet i stål med en aluminium spilkop

Et ankerspil kan udstyres med et eller to spilkop. Alle vores spilkop leveres med en høj overfladekvalitet uden skarpe kanter eller grater.

Eftersom den hydrauliske- eller eldrevne spilkop bliver udsat for stor belastning, skal materialet være af høj kvalitet med god trækstyrke og hårdhed. Materialet vi bruger, er hovedsageligt marine støbejern eller aluminium.

Vores referencer

Nedenfor er et udvalg af de skibsværfter, vi har leveret wire ankerspil og windlass til:

Aas Mek. Verksted fra Norge

Grovfjord Mek. Verksted fra Norge

Assens Shipyard fra Danmark
