Styremaskiner

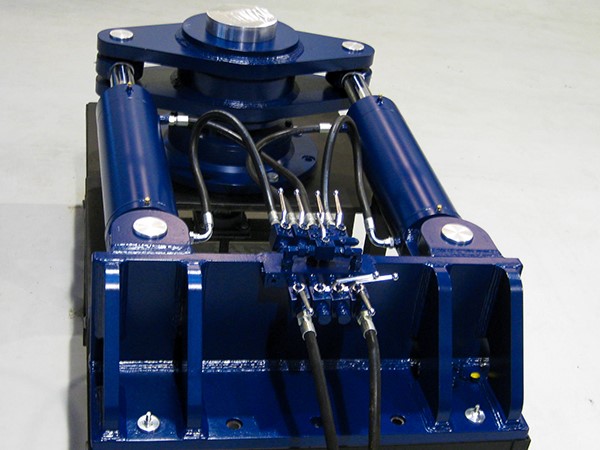

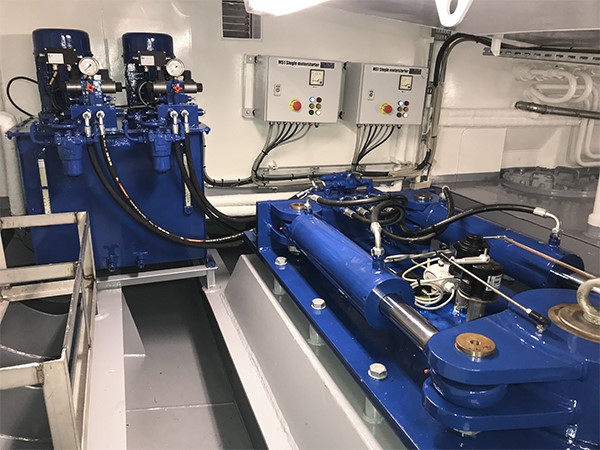

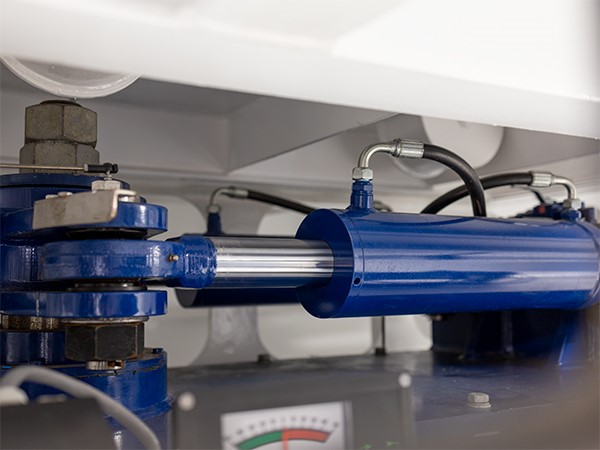

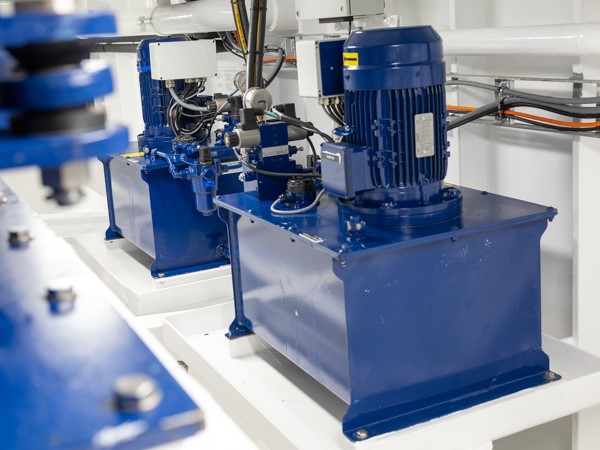

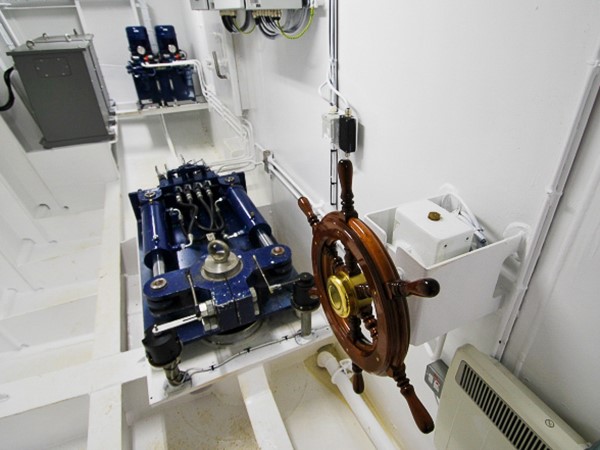

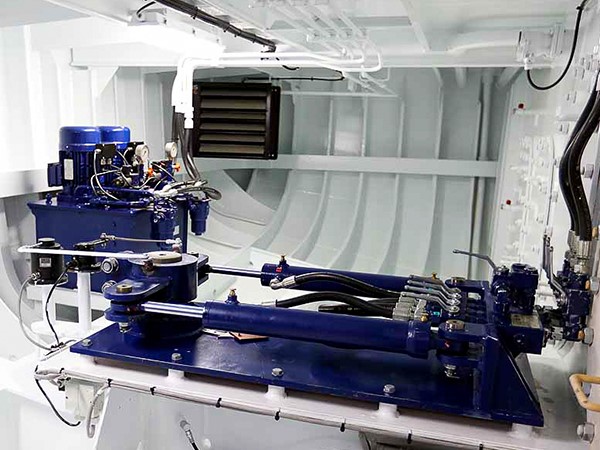

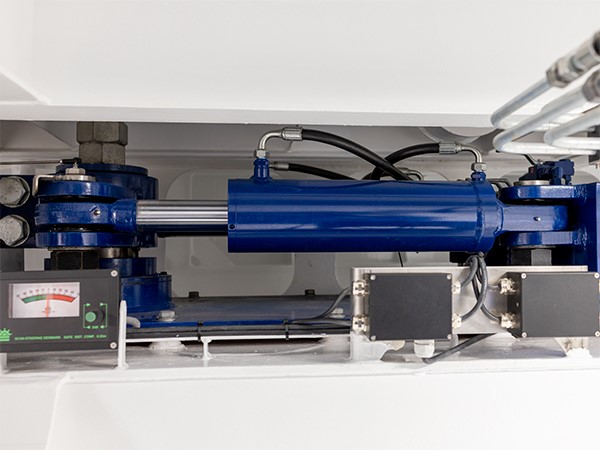

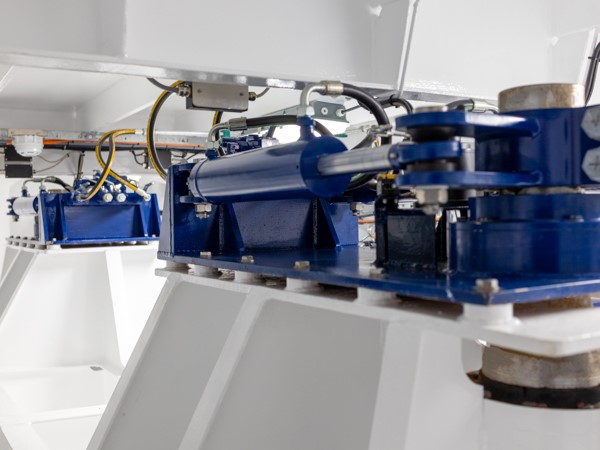

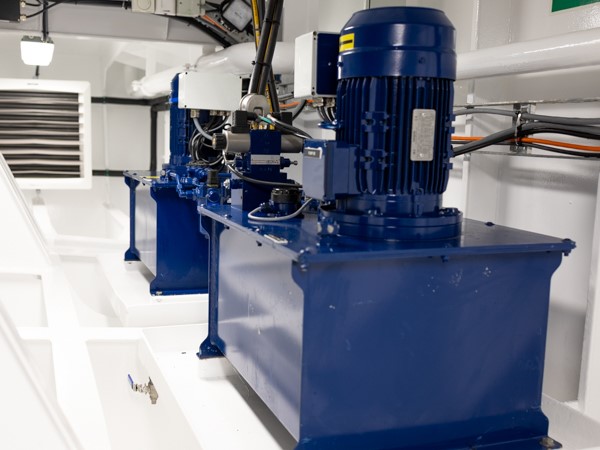

Hydraulic cylinders and linkage of the Scan Steering system installed on the towing and supply vessel Skawlink. The compact design ensures optimal use of space. Twin hydraulic power units supplying pressure to the steering gear system on the vessel Skawlink, ensuring reliable and precise rudder control. Hydraulic power units (HPU) installed in the steering gear compartment onboard the towing and supply vessel Skawlink. Painted in marine blue for corrosion protection. Hydraulic power unit and steering gear system installed in ship compartment Blue hydraulic cylinder from AS SCAN steering gear system AS SCAN ram-type steering gear system ready for installation Traditional steering wheel with integrated hydraulic steering gear system Twin-cylinder hydraulic steering gear installed in ship’s steering room

Scan steering styremaskiner til skibe

Scan Steering er vores styresystem til skibe, bygget op omkring en elektrohydraulisk stempel styremaskine. Styremaskinen bygger lavt, så den kan stå i et styremaskinerum med lidt loftshøjde. Samtidig giver den en stor rorvinkel – 45° som standard og op til ±60° – som fx fiskeskibe, arbejdsbåde, luksusyachter og mindre færger kan have brug for. Den kan monteres på rorstammen på flere måder, og vi har forskellige cylinderløsninger.



Slæbe- og forsyningsfartøjet Skawlink fra Hvide Sande Shipyard med Scan Steering styremaskine

Skawlink, et 25,50 meter langt slæbe- og forsyningsfartøj bygget af Hvide Sande Shipyard til Saga Shipping. Foto: Hvide Sande Shipyard



Over 1.500 styremaskiner leveret siden 1962

Vi har lavet styremaskiner siden 1962 og har leveret over 1.500 Scan Steering-anlæg til skibe over hele verden. Vil du have det hele fra én leverandør, kan vi levere hele styresystemet: stempelstyremaskine, pumpestation og kontrol- og alarmsystemer.





Et styresystem til skibe, der kan tilpasses

Scan Steering kan bruges til både ét og flere ror. Vores ingeniører sender installationsvejledning med og tilpasser gerne standardmodellen til skibet. Det gør installationen enklere og billigere og sparer plads om bord.

Systemet er bygget med redundans, så skibet kan blive ved med at styre, hvis der opstår en fejl. Alle Scan Steering styremaskiner er godkendt af førende klassifikationsselskaber. De er bygget af standardkomponenter fra kendte producenter, så du kan skaffe reservedele i skibets hjemhavn, og risikoen for lange driftsstop er mindre.

Vi laver også service på styremaskiner og har et stort lager af reservedele til alle typer.



Rorbæreleje integreret i styremaskinen

Rorbærelejet bærer roret, så rorstammen kan dreje let. I lejet sidder et dobbeltrækket sfærisk rulleleje, som er bygget ind i styremaskinens bundplade. Det gør lejet nemt at montere og oplinere, og det kræver kun lidt vedligehold.



Scan Steering rorbæreleje og integreret lejehus til styremaskine

Rorbæreleje ved siden af det integrerede lejehus.



Specifikationer for Scan Steering stempel styremaskine

Her er de vigtigste data for vores standard styremaskine. Den kan tilpasses det enkelte projekt.

  • Drift: elektrohydraulisk
  • Cylindre: 2 differentialcylindre (stempelcylindre)
  • Arbejdsmoment: 3–950 kNm
  • Rorvinkel: 45° som standard, op til ±60°
  • Pumpestation: uafhængig (PU)
  • Montering på rorstammen: delt nav, konisk med kile, klemringe m.m.
  • Skibe: med enkelt- eller dobbeltskrue
  • Dobbeltror: elektrisk eller mekanisk synkronisering
  • Klassifikation: overholder alle klassifikationskrav



Komplet styresystem til skibet

Vi leverer både standard og mere avancerede kontrolsystemer til styremaskinen. Og vi laver løsninger med enkeltror eller dobbeltror, der passer til skibet, og til hvordan det sejler.

Nøglefunktioner

  • Kompakt – kan stå i selv trange styremaskinerum
  • Stempel styremaskine – arbejdsmoment fra 3 til 950 kNm
  • Nem at servicere – styresystemet er bygget af standardkomponenter fra kendte producenter
